1. 雙線插值彩色相機

工作原理：通過兩條線掃描傳感器分別捕捉紅色和藍色通道，中間的綠色通道通過插值計算得出。

優點：成本較一般，適合一般的色彩檢測需求。

缺點：色彩還原精度有限，特別是在高飽和度區域容易出現色差。

2. 三線彩色相機

工作原理：使用三條線掃描傳感器分別捕捉紅、綠、藍三個通道的圖像。

優點：色彩還原度較高，成像速度快。

缺點：成本較高，且可能受到視差效應的影響，特別是在三維或動態樣品中。

3. 三棱鏡彩色相機

工作原理：通過三棱鏡將光線分離為紅、綠、藍三色后，分別由三個傳感器捕捉。

優點：色彩還原精度最高，無視差效應，適用于高精度色彩檢測。

缺點：設備成本非常高，系統復雜度較高，且對環境穩定性要求較高。

在以上三種方式中，成本從低到高依次為雙線插值、三線彩色、三棱鏡彩色。對于大多數工業應用，特別是在成本敏感型場景中，尋求更具性價比的解決方案成為關鍵。

1. 實驗驗證

為了評估該技術的效果，我們設計了一組對比實驗，分別使用分時拍攝方法和雙線插值彩色相機拍攝樣品，并對結果進行分析。

2.實驗配置

設備：RGB三色線光源和高精度頻閃控制器，利用線掃分時頻閃控制器分別激發紅、綠、藍光譜進行拍攝標準色卡樣品。

?方法：

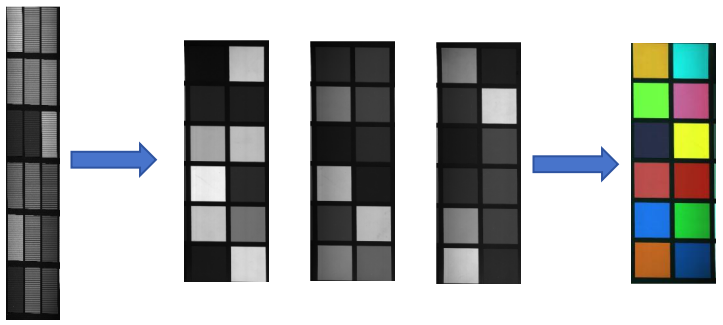

分時頻閃拍攝一張長圖，再抽行拼接成三張分別對應RGB三色的單通道圖像，再通過算法合成為彩色圖像。雙線彩色相機同步采集圖像作為對照組。手機拍攝樣品圖像作為實際樣品的參考。

                              分時頻閃原圖                              分時頻閃拆分圖(分別對應RGB)                                   合成彩色圖

3.結果對比

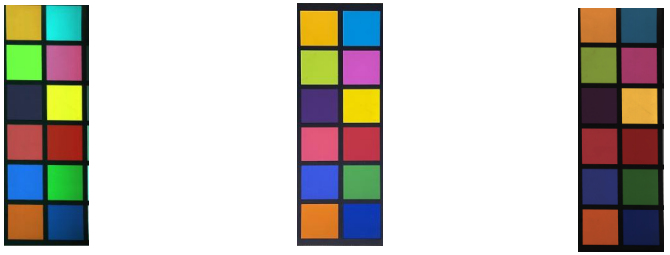

分時頻閃合成彩色圖                                               手機拍攝樣品圖                                              雙線相機拍攝彩色圖

在三張圖像中，合成彩色圖在色彩表現和細節還原方面均優于雙線插值彩色相機圖像，并接近手機拍攝的實際樣品圖像。

? 色彩一致性：合成彩色圖表現出的顏色飽和度與手機拍攝的樣品一致，例如左上角區域的杏黃色表現更加自然，而雙線彩色相機圖像中的該區域顏色則偏淡。

? 邊緣清晰度：分時拍攝圖像邊緣清晰度較對照組提升約20%，有效消除了視差效應。

? 視覺感知：通過對比圖像觀察，不同光譜的顏色過渡在合成彩色圖中更加平滑，與實際樣品的視覺感受一致。

圖中可以直觀地看到，合成彩色圖在高飽和度顏色區域和紋理細節上表現出更接近手機樣品的特點，而雙線彩色相機圖像則表現出一定程度的色彩失真和細節模糊。
